3D AOI von Koh Young
Koh Young blickt als Technologie- und Weltmarktführer in Sachen 3D-Inspektion auf über 15 Jahre Erfahrung und Know-How zurück. Mit den umfangreichen Software-Tools zu Prozessanalyse und -überwachung bieten Koh Young Systeme mehr als reine 3D-Inspektion und machen gezielte Prozessverbesserungen möglich. In die Entwicklung der Systeme fließen laufend die Anregungen der Anwender mit ein.
INLINE 3D AOI
AOI-Systeme von Koh Young vermessen Lotanstieg und Bauteile exakt in 3D und meistern dabei Herausforderungen wie Bauteilabschattungen und Verwölbungen der Leiterplatte. Die Zenith-Serie von Koh Young inspiziert Bauteile und Lötstellen nach IPC-610 Standard.
Exakte Auswertung der Messergebnisse
Streifengitterprojektion
LED
Verdrehtes Bauteil
Offset
Brücke
Lifted Lead
Auswertung nach Höhe
-

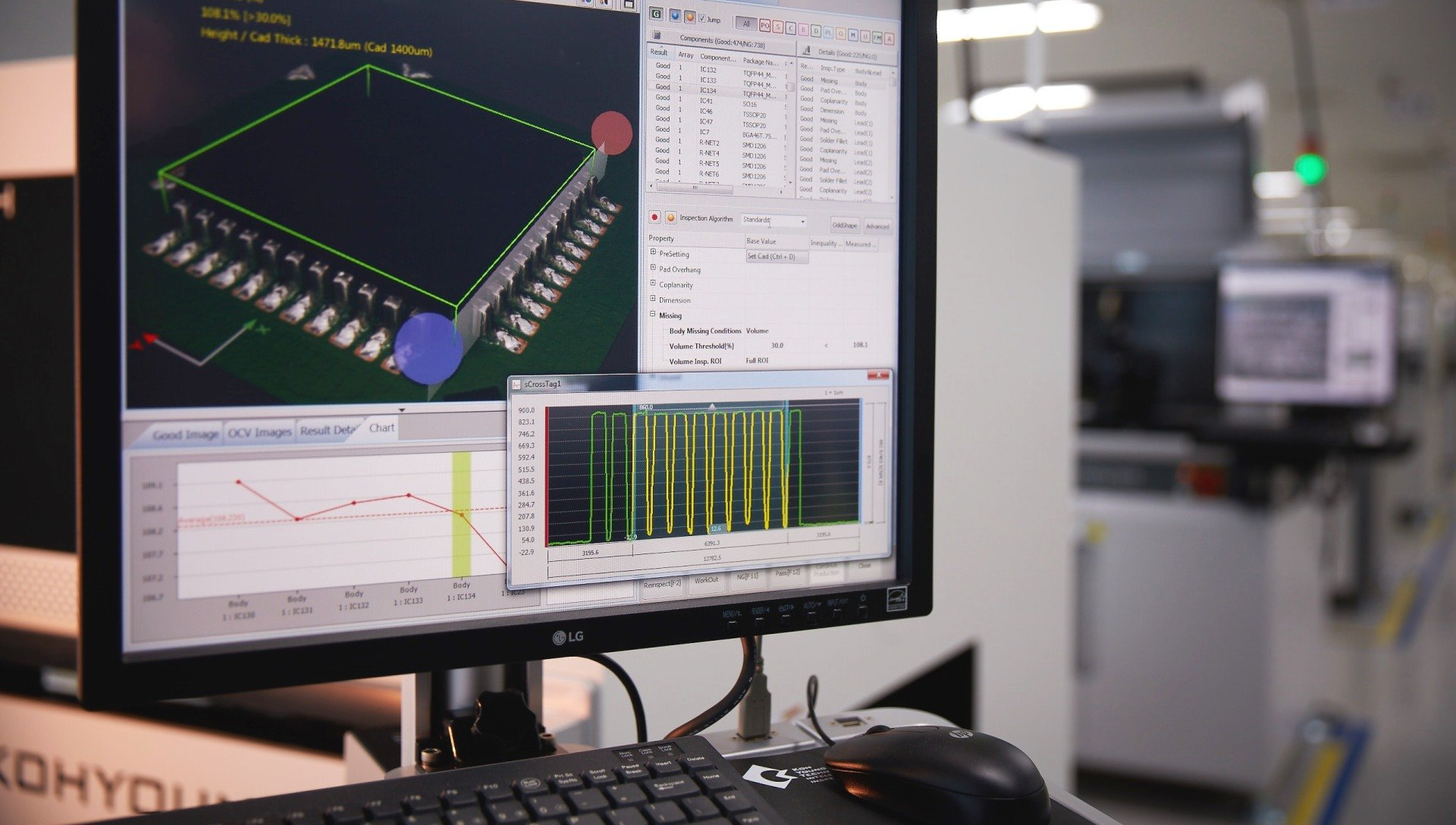

Hochpräzise Vermessung in 3D
- Inspektion nach IPC-A-610 Standard
- Schattenfreie Messung durch Multi-Wege Projektion
- Exakte 3D Messung bis zu 25mm Höhe durch Multi-Frequency Moiré Streifengitter-Projektion
- 3D Seitenkameras
- Fremdmaterialprüfung (FMI)
-
Optimale Zeichenerkennung
- Integrierte 2D Inspektion zur Erkennung von Beschriftungen
- Anpassbare Beleuchtungseinstellung über drei RGB-Ringe zur optimalen Text- und Zeichenerkennung
-
Prozessverriegelung
- Individuelle Definition unerwünschter Zustände, die die Prozessverriegelung auslösen
- Automatische Verriegelung, sobald der definierte Zustand eintritt
- Der Bediener wird mit einer Fehlermeldung über die Verriegelung informiert
- Beispiele für die Prozessverriegelung: Detektion von Serienfehlern, Überwachung des Yields, Auffälligkeiten bei kritischen Komponenten
-
Auto-Programming (KAP)
- Automatisches Anlernen und Hinzufügen unbekannter Bauteile zur Bauteilbibliothek
- Auch ohne erforderliche Anwesenheit eines Bedieners
- Die Bauteilbibliothek wächst vollautomatisch
- Ermöglicht bis zu 70% Einsparung bei der Programmierzeit.
-
Prozesskontrolle und - optimierung
- Die KSMART-Tools machen aus einem AOI ein Werkzeug zur Prozesskontrolle und -optimierung
- Die Maschinenzustände der Koh Young Anlagen, der Status der Produktion u.v.m werden zentral auf dem KSMART-Server gespeichert
- Detaillierte Fehlerberichte können eingesehen und verwaltet werden
- Rückschlüsse auf die gesamte Produktion, gezielte Eingriffe in den Prozess und Optimierungen werden möglich
-
Ausgleich der Leiterplattenwölbung
- Z-Achsen-Nachführung für den automatischen Ausgleich der Leiterplattenwölbung von bis zu bis ± 5mm
- Nullreferenzierung für jedes Bauteil
- Verwölbungen haben keinen Einfluss auf das Messergebnis
FÜR DAS IDEALE 3D MESSERGEBNIS
3 ARTEN VON PROJEKTOREN
1
Piezo-Technologie
Mit der von Koh Young patentierten Piezo-Technologie wird ein festes Streifengitter mit höchster Präzision über einen Piezo-Kristall verschoben. Dieses Verfahren garantiert höchste Messgenauigkeit.
2
DLP-Projektoren
Die DLP-Projektoren projizieren ein digitales, adaptives Streifengitter, das sich der Bauteilhöhe entsprechend anpasst. So werden auch Bauteile bis zu 25mm Höhe exakt vermessen.
3
Virtuelle Projektoren
Die virtuellen Projektoren führen die Inspektionsergebnisse der physischen Projektoren zusammen und reichern sie mit weiteren Bildinformationen an.
Sie MÖCHTEN SICH SELBST VON DER GENAUIGKEIT
DER MESSERGEBNISSE ÜBERZEUGEN?
Dann vereinbaren Sie gerne einen Demo-Termin!
3D INSPEKTIONSSYSTEME FÜR DAS BESTE PROZESSERGEBNIS

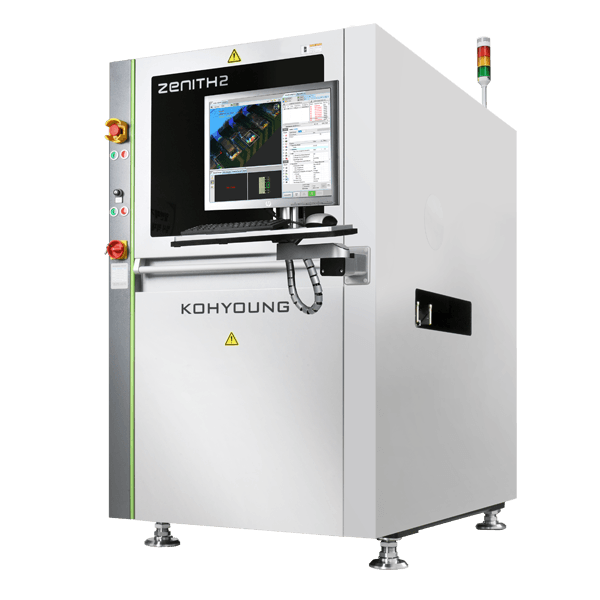

Zenith 2
Die Zenith2, eine perfektionierte Weiterentwicklung der Zenith, überzeugt mit leistungsstarken Seitenkameras zur optimalen Fehlererkennung und Features, die einen reibungslosen und kontrollierten Produktionsablauf sicher stellen.
- Kameraauflösung: bis zu 12MP, 15µm
- FoV-Größe: bis zu 56mm x 56mm
- Leiterplattengröße: bis zu 700mm x 690mm

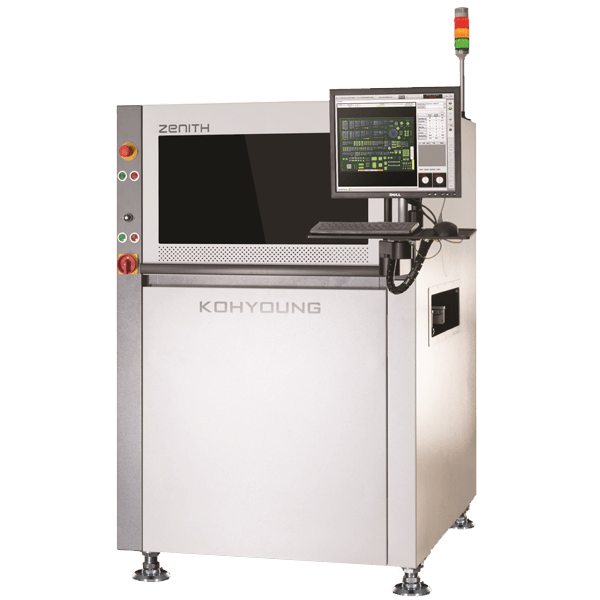

Zenith
Die Zenith vermisst Bauteile und die Höhe des Lotanflusses exakt in 3D, unabhängig von Abschattungen oder Reflexionen.
- Kameraauflösung: bis zu 8MP, 10µm
- FoV-Größe: bis zu 40mm x 40mm
- Leiterplattengröße: bis zu 850mm x 690mm
ZENITH ALPHA
Die Zenith Alpha kombiniert die Koh Young eigene Messgenauigkeit mit Schnelligkeit, was sie zu einem idealen AOI für Produktionslinien mit einem hohen Durchsatz macht. Auch hohe Bauteile stellen kein Problem dar.
- Kameraauflösung: bis zu 12MP, 10µm
- FoV: bis zu 61mm x 46mm
- Leiterplattengröße: bis zu 690mm x 690mm
DAS SAGEN UNSERE KUNDEN

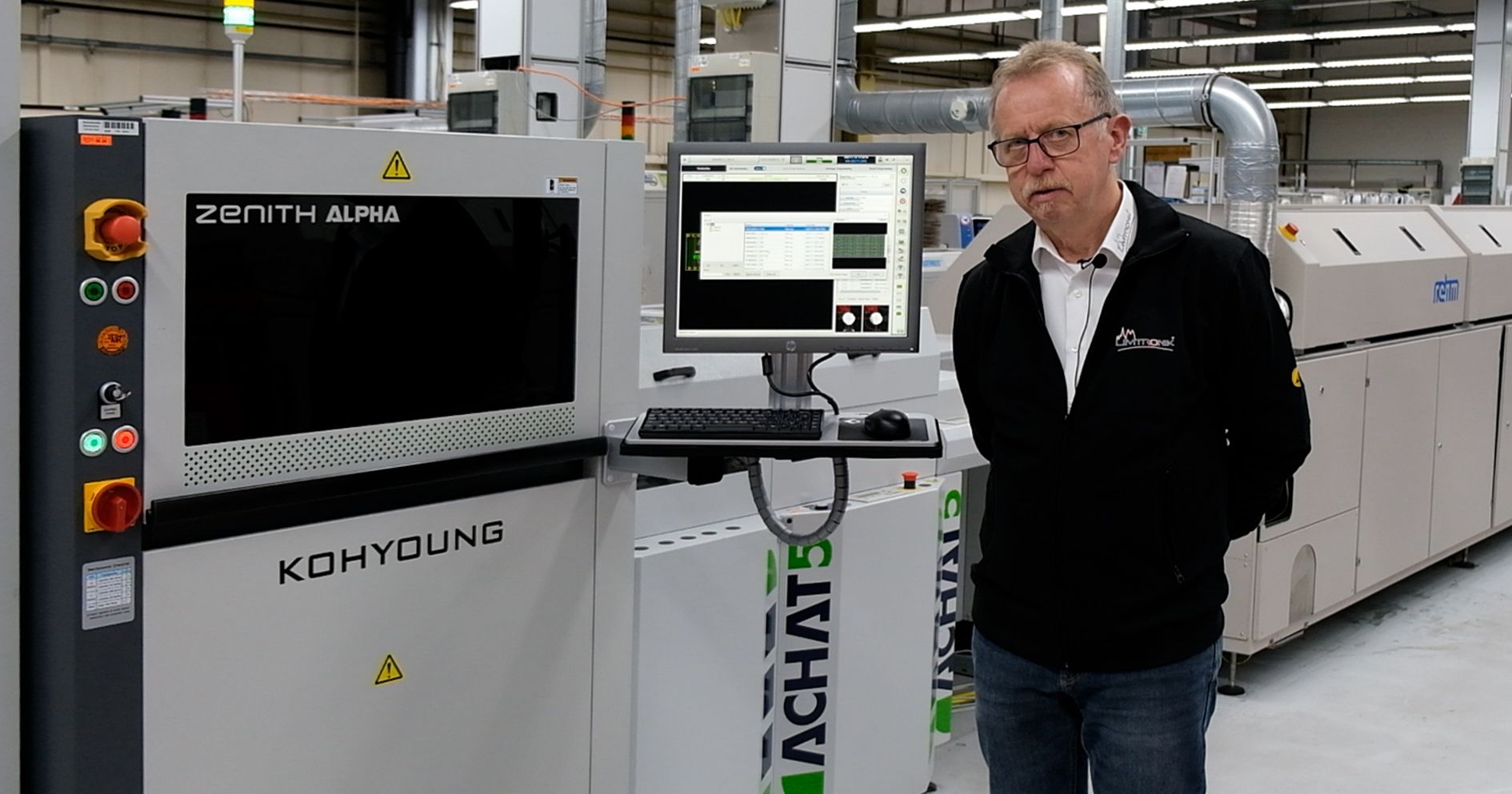

„Die Testgenauigkeit ist natürlich hervorragend. Die Geschwindigkeit kommt noch hinzu, wir haben unsere Zeit für die Prüfprogrammerstellung teilweise um 30 Prozent reduzieren können“
Dieter Jung, Limtronik GmbH
„Wir haben keine Serienfehler mehr, denn wenn zum Beispiel eine Pipette verschlissen ist und getauscht werden muss, dann merke ich das sofort, da laufen nicht noch weitere Leiterplatten mit demselben Fehler durch.“
Markus Wagner, ebm-papst
„Im Hinblick auf die Pseudofehlerrate hat Koh Young die mit Abstand besten Ergebnisse geliefert, und das bereits nach Neuanlage der Bauteile ohne Optimierungsversuche.“
Efthimia Palkanikou, Insta GmbH
Alle Artikel
Lesen Sie weitere Erfahrungsberichte unserer Kunden mit Koh Young 3D AOI Systemen
